Tương đương với:

● John Crane Loại 21

Giới hạn hoạt động:

● Nhiệt độ: -30 ℃ - +120 ℃

● Áp suất ： ≤ 10bar

● Tốc độ: ≤ 15m / s

● Kích thước trục: 0,5 ”- 3”

Vật liệu:

● Vòng đệm: A, B, Q1 / 12, Q2 / 22, U1 / 12, U2 / 22

● Chất đàn hồi: VITON, EPDM, NBR

● Phần kim loại: SS304

Assembly Dwg:

Kích thước (mm):

D1	D3	D7	L1	L2
0.5	23.9	25.4	20.62	7.93
0.625	26.7	31.75	22.22	10.28
0.75	31.1	34.93	22.22	10.28
0.875	33.4	38.1	23.8	10.28
1	43.2	41.28	25.4	11.1
1.125	46.3	44.44	26.97	11.1
1.25	49.4	47.63	26.97	11.1
1.375	52.6	50.8	28.58	11.1
1.5	55.8	53.98	28.58	11.1
1.625	62.2	60.33	34.93	12.7
1.75	66	63.5	34.93	12.7
1.875	66.6	66.68	38.1	12.7
2	73	69.85	38.1	12.7
2.125	73.3	76.2	42.88	14.28
2.25	78.4	79.38	42.88	14.28
2.375	82	82.55	46.02	14.28
2.5	84.9	85.73	46.02	14.28
2.625	88.4	85.73	49.2	15.9
2.75	92.6	88.9	49.2	15.9
2.875	94.85	95.25	52.37	15.9
3	101.9	98.43	52.37	15.9

* Giới thiệu liên quan *

Yêu cầu đối với phớt cơ khí trong các ứng dụng kỹ thuật:

(1) Làm kín đáng tin cậy và ít rò rỉ. Hầu hết các nguyên vật liệu sản xuất trong công nghiệp hóa dầu và hóa chất đều là những vật liệu dễ cháy, dễ cháy, nổ. Rò rỉ không chỉ gây thiệt hại về kinh tế mà còn gây ngộ độc cá nhân và ô nhiễm môi trường. Vì vậy, yêu cầu độ kín của các phớt phải đảm bảo, độ rò rỉ ít, độ tin cậy. Chắc chắn.

(2) Con dấu phải có tuổi thọ sử dụng nhất định. Để đảm bảo sản xuất liên tục và giảm chi phí, con dấu phải có tuổi thọ sử dụng nhất định, và tuổi thọ sử dụng chung ít nhất phải là một chu kỳ sản xuất (hơn một năm).

(3) Chống ăn mòn. Hầu hết các sản xuất hóa dầu và hóa chất là môi trường ăn mòn. Ăn mòn sẽ làm giảm tuổi thọ và giảm độ chính xác xử lý cũng như hiệu suất làm kín của bề mặt phớt. Vì vậy, phớt phải có khả năng chống lại sự ăn mòn của môi chất.

(4) Dễ dàng cài đặt và điều chỉnh. Điều này càng quan trọng hơn trong điều kiện trình độ kỹ thuật của nhân viên bảo trì trong doanh nghiệp hiện nay. Đôi khi nhân viên bảo trì không quen với công nghệ mới và không đạt được kết quả như mong đợi.

(5) Có nhiều loại con dấu, dễ dàng lựa chọn. Để đáp ứng các yêu cầu khác nhau của sản xuất công nghiệp về niêm phong, cần có một kết cấu làm kín kết hợp với nhiều cấu trúc, nhiều vật liệu hoặc nhiều tổ hợp làm kín.

(6) Giá rẻ. Bất kỳ con dấu nào cũng có thể dễ dàng được quảng bá và áp dụng trong sản xuất với giá thành rẻ. Vì hầu hết các bộ phận làm kín là các bộ phận dễ bị tổn thương, nên đảm bảo rằng chúng có thể hoán đổi cho nhau để thực hiện tổng quát hóa, tiêu chuẩn hóa và tuần tự hóa các bộ phận.

Chú phổ biến: con dấu cơ khí loại 21, Trung Quốc, nhà cung cấp, nhà sản xuất, nhà máy, tùy chỉnh, mua, chất lượng, bảng giá, báo giá, giá thấp, sản xuất tại Trung Quốc

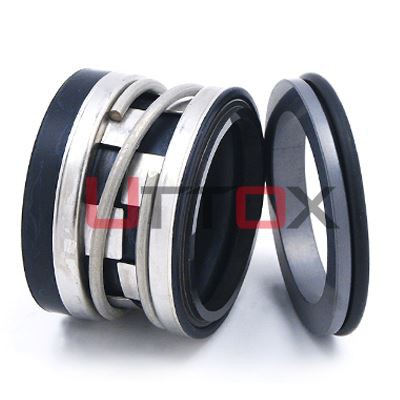

Phốt cơ khí Kiểu 21
